Решетка наружная ВР-АНН24

Витражная вентиляционная решётка с профилем 24×20 мм: конструктивные особенности, материалы и область применения

Назначение и сфера применения

Рассматриваемая вентиляционная решётка предназначена для интеграции в светопрозрачные конструктивные элементы зданий. Она устанавливается в витражных, фасадных и балконных проёмах вместо стеклопакетов, обеспечивая естественный воздухообмен между внутренними помещениями и окружающей средой. При этом сохраняется визуальная целостность витражного рисунка, что позволяет использовать данное изделие в жилых, общественных и коммерческих зданиях, а также в остеклённых лоджиях и витражных перегородках.

Конструктивные особенности

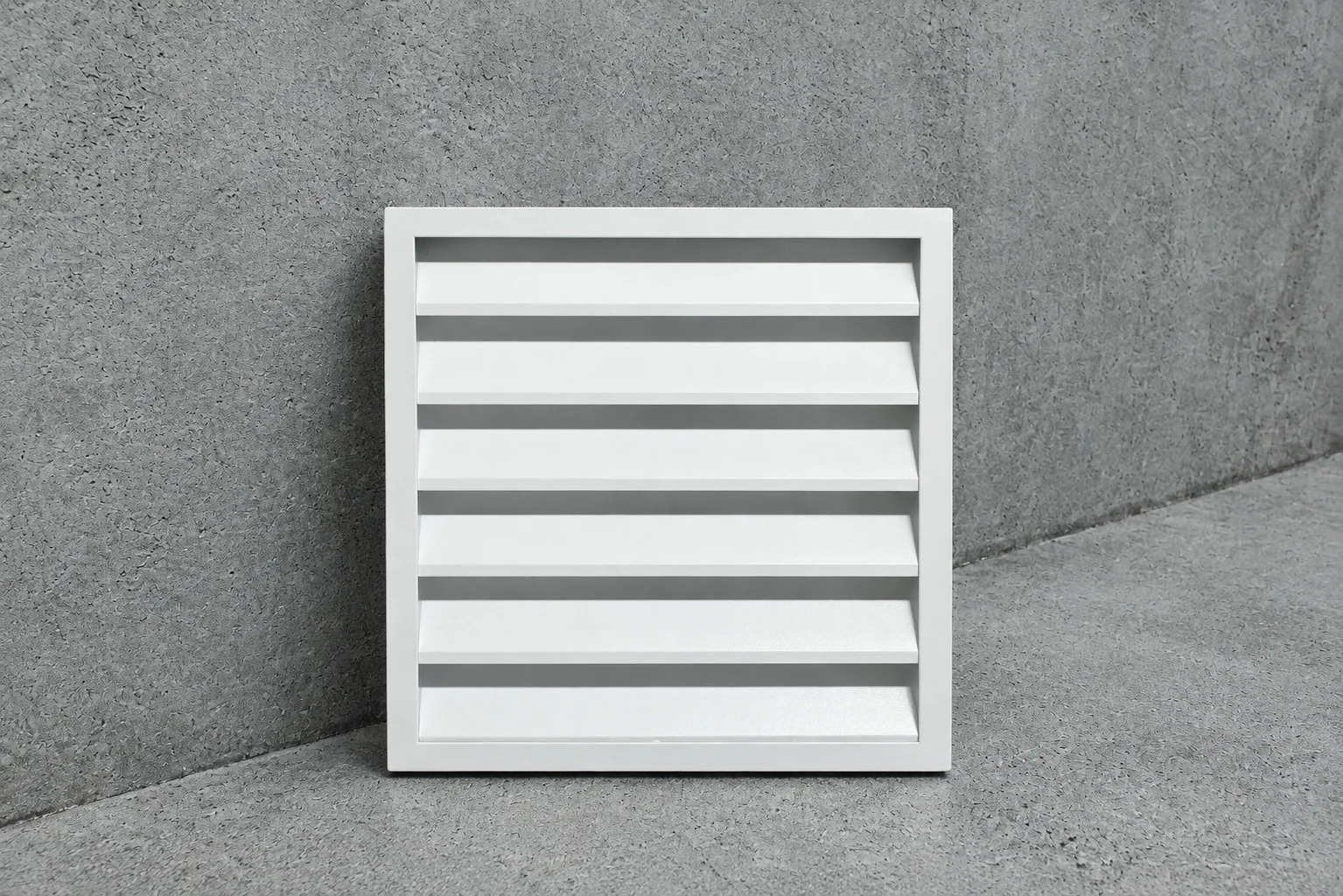

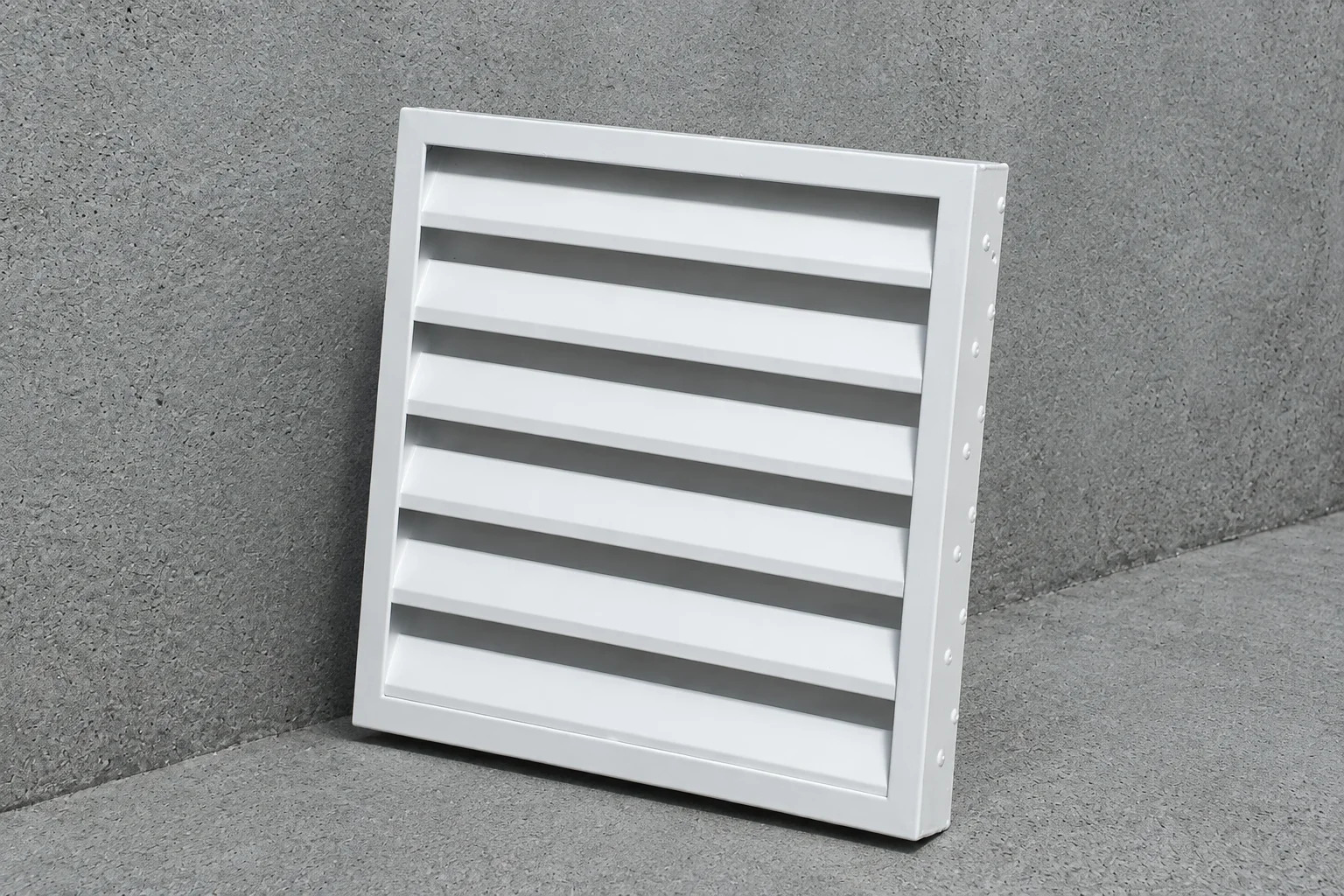

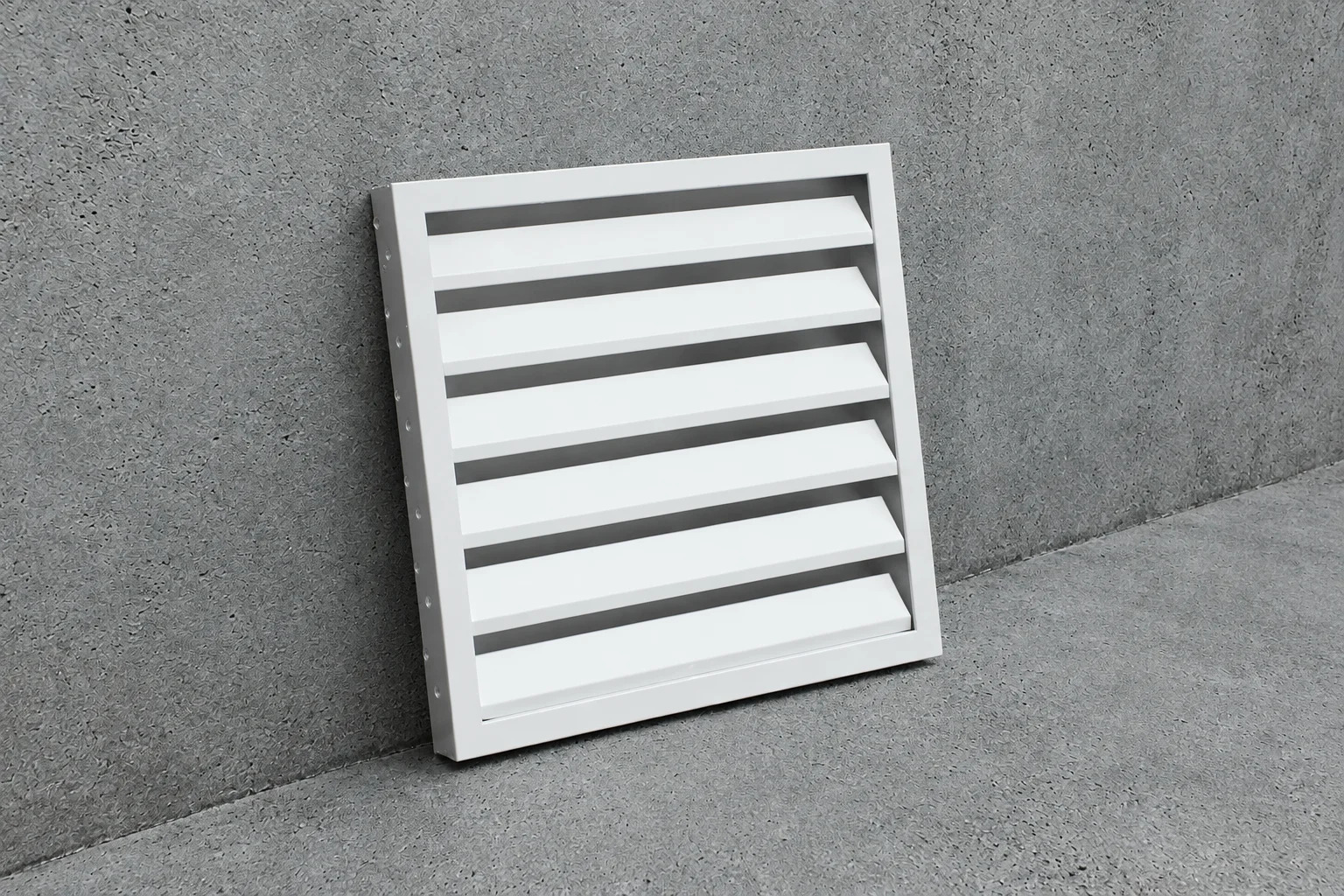

Основой решётки является рама из алюминиевого профиля с сечением 24×20 мм. Эта геометрия обеспечивает оптимальное соотношение жёсткости и минимальной видимой ширины переплёта, что позволяет решётке гармонично интегрироваться в витражную композицию. Ламели, закреплённые в раме, чаще всего имеют Z- или V-образную форму. Они не только формируют эстетически привлекательный «витражный» рисунок, но и выполняют аэродинамические функции, направляя воздушные потоки и снижая проникновение атмосферных осадков.

Соединение деталей осуществляется посредством сварки или заклёпок, что исключает люфты и обеспечивает стабильность конструкции при длительной эксплуатации. Для проёмов шириной более 800 мм дополнительно устанавливаются вертикальные или горизонтальные рёбра жёсткости. Эти элементы предотвращают прогиб профиля под воздействием ветровых нагрузок, сохраняя геометрию рисунка и обеспечивая долговечность конструкции.

Материалы

Изделие изготавливается из алюминиевого сплава АД31, который отличается высокой коррозионной стойкостью, лёгкостью и стабильностью размеров при значительных температурных колебаниях. Алюминий не подвержен коррозии, сохраняет свою форму под воздействием влаги и обладает длительным сроком службы даже в условиях повышенной влажности и частых осадков.

Защитно-декоративное покрытие

Решётка покрывается порошковой полиэфирной краской, образующей прочный, устойчивый к ультрафиолетовому излучению и температурным перепадам слой. Рабочий диапазон температур покрытия составляет от −60 °C до +100 °C. Покрытие не выгорает, не шелушится и сохраняет цвет и глянец на протяжении многих лет. Стандартным цветом решётки является RAL 9016 (белый), однако по индивидуальному заказу возможно окрашивание в любой оттенок из палитры RAL для точного соответствия цветовой схеме витража или фасада.

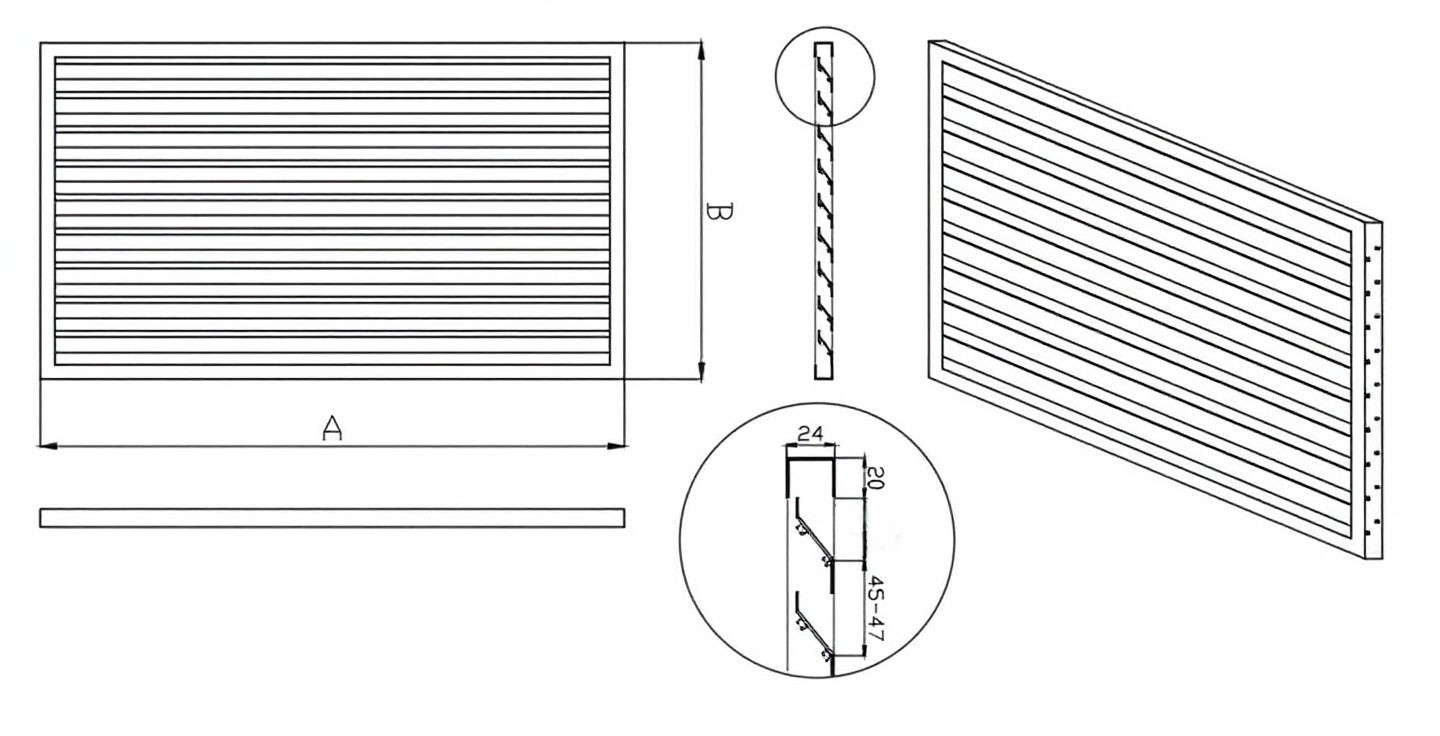

Габаритные характеристики

• Минимальный размер: 150×150 мм, что позволяет использовать решётку для небольших проёмов и вставок.
• Максимальный размер без усиления: ориентировочно до 1200×1200 мм. При больших габаритах рекомендуется установка дополнительных рёбер жёсткости или секционное исполнение решётки.
• Глубина профиля: 24 мм, что позволяет устанавливать решётку вместо однокамерного стеклопакета в большинстве типовых алюминиевых и ПВХ-профилей
• Припуск по габаритам: для обеспечения надёжного крепления и перекрытия краёв проёма, решётку рекомендуется заказывать на 40–50 мм больше строительного проёма.
