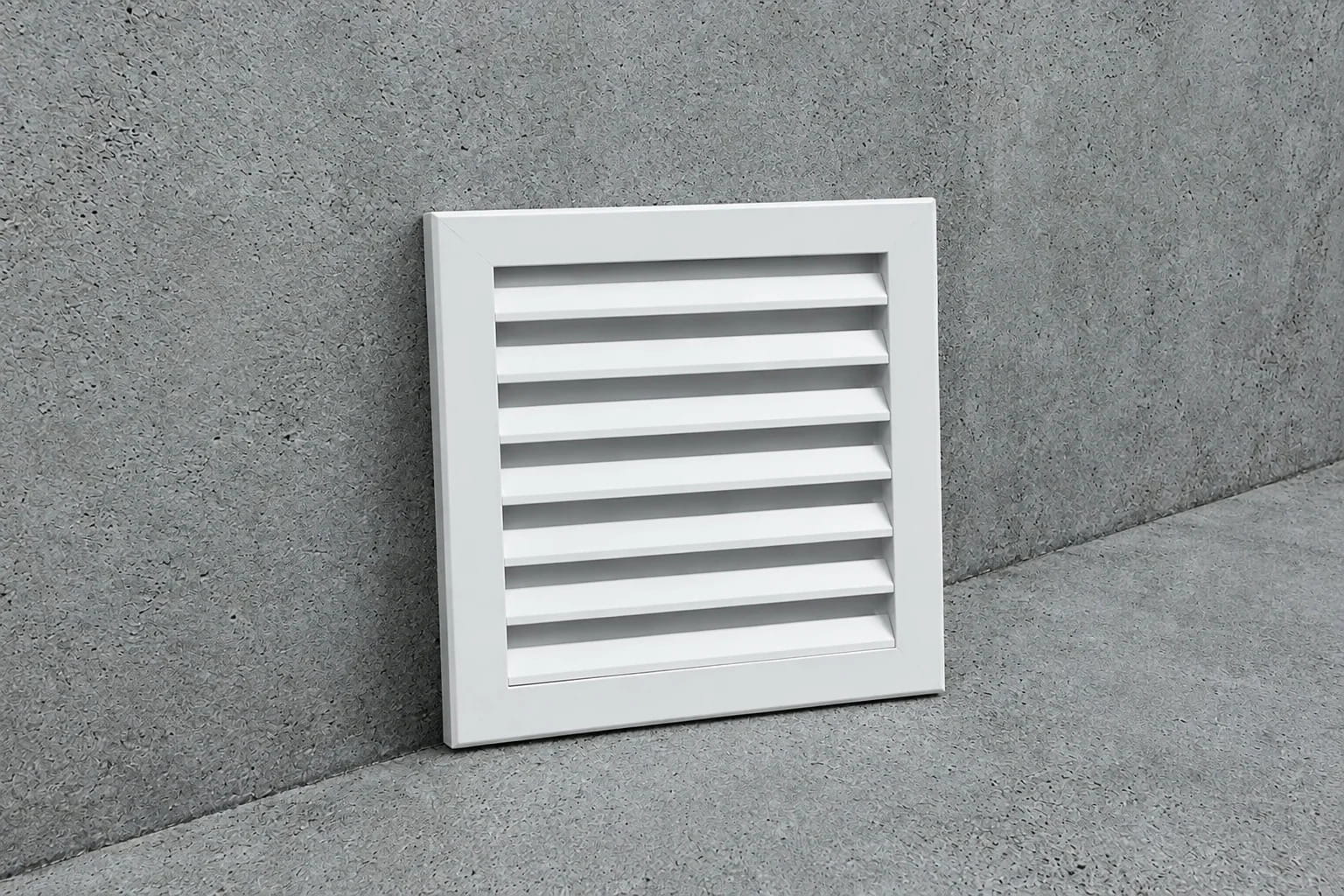

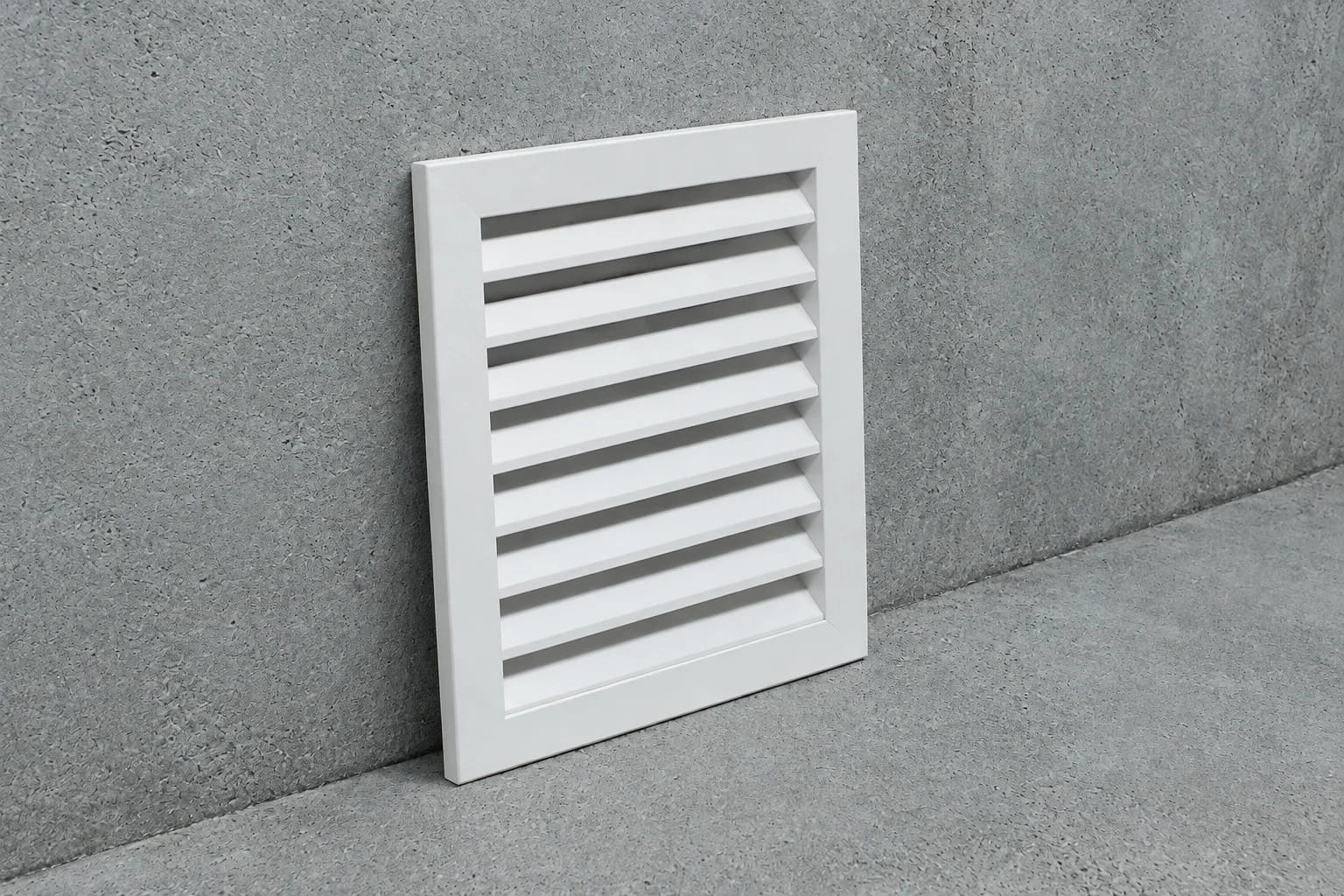

Решетка наружная ВР-АВ 45

Наружная вентиляционные решётки из алюминия отличаются продуманной конструкцией, обеспечивающей высокую эксплуатационную надёжность. Основа изделия — профильный уголок размером 45 × 45 мм: такая геометрия придаёт решётке повышенную жёсткость и позволяет применять её для монтажа в проёмах площадью до 3 м².

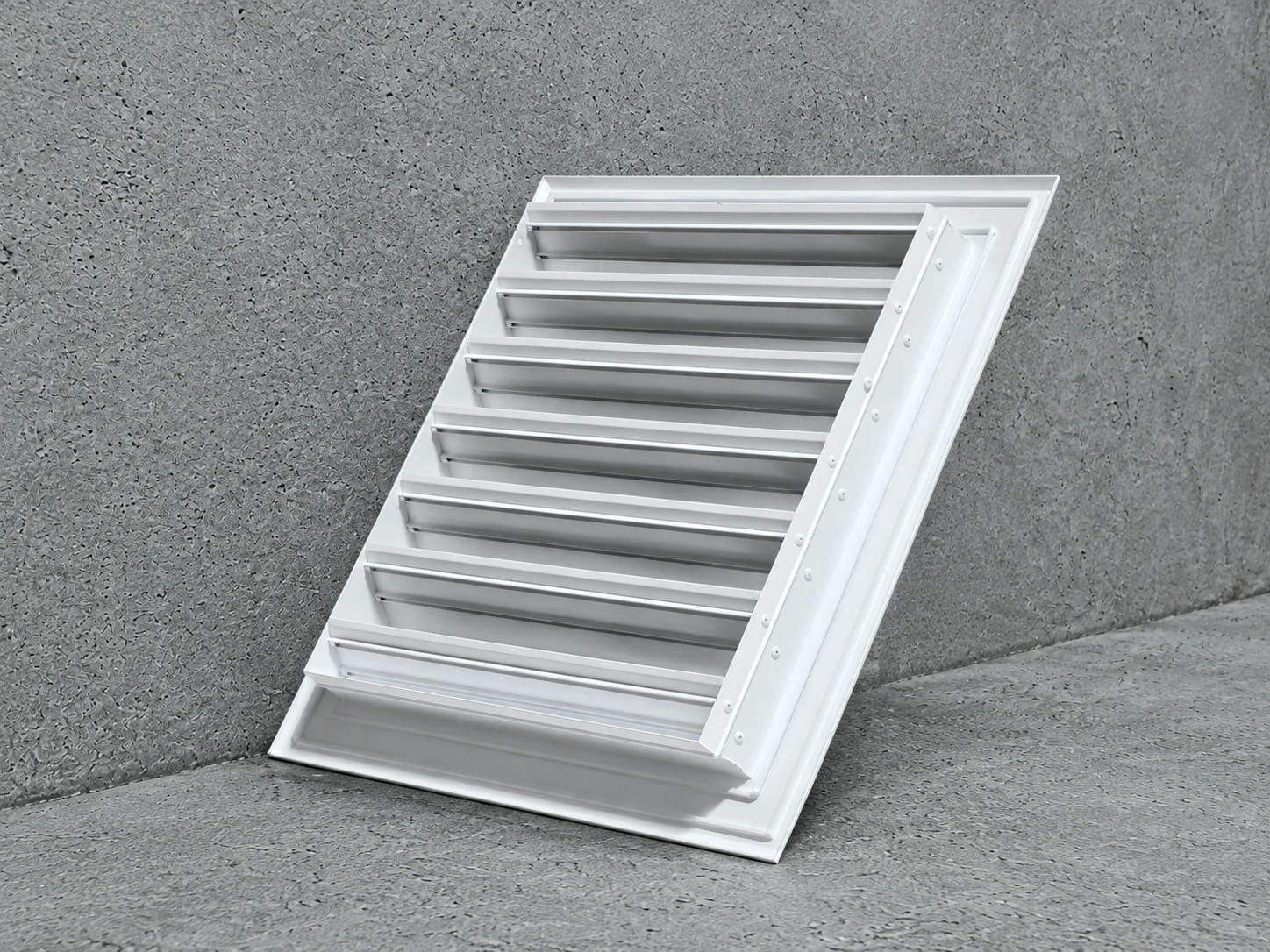

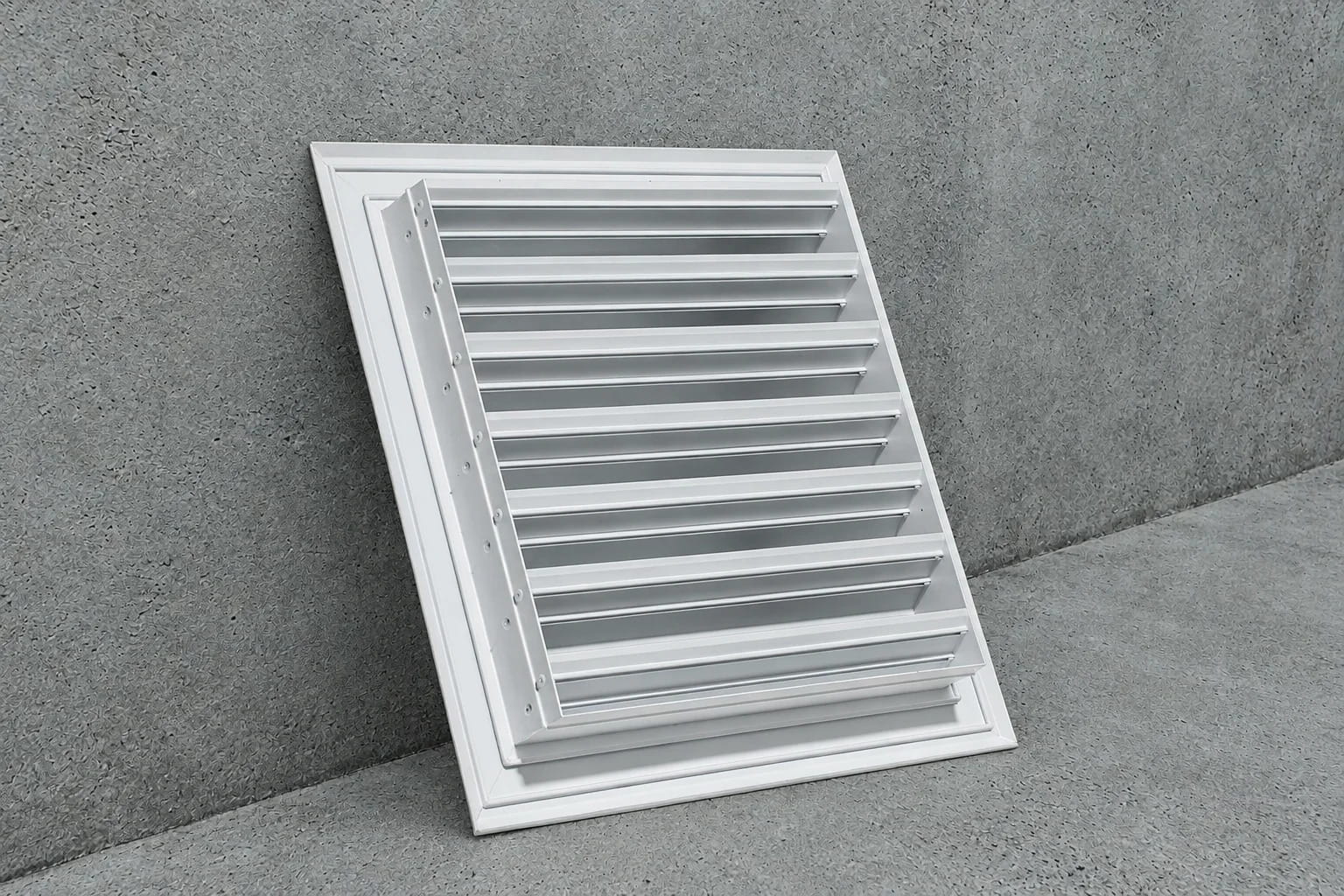

Особую прочность конструкции при размерах более 1.5 м² придаёт усиливающий элемент — швеллер, размещённый на тыльной стороне решётки. Он надёжно фиксируется к каждой ламели посредством заклёпочного соединения — это исключает деформацию элементов под нагрузкой и гарантирует стабильность геометрии изделия в течение всего срока службы.

Для производства модели используется экструдированный алюминий — материал, сочетающий механическую прочность с устойчивостью к агрессивным воздействиям среды. Благодаря этому решётка сохраняет эксплуатационные характеристики в течение длительного времени и не подвержена коррозионным процессам.

Модель ВР-АВ 45 востребована в строительстве и реконструкции зданий различного назначения: она эффективно защищает вентиляционные выходы, обеспечивая одновременно функциональность и безопасность инженерных систем.

Эксплуатационно‑технические характеристики решётки AIRO‑N4

• Назначение и тип конструкции. Наружная вентиляционная решётка серии AIRO‑N4 с нерегулируемыми (стационарными) жалюзи — решение для фасадного монтажа, обеспечивающее стабильный воздухообмен при одновременной защите канала от атмосферных воздействий.
• Геометрическая форма. Прямоугольное исполнение, адаптированное под типовые строительные проёмы.

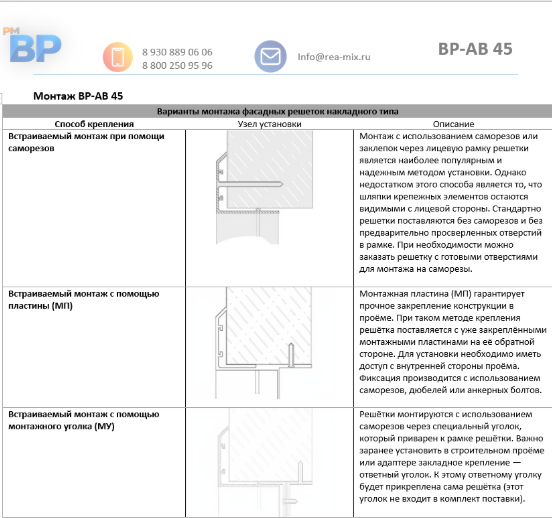

• Способ крепления. Монтаж выполняется по периметру за счёт сварного каркаса рамы; фланцевое соединение не предусмотрено.
• Материал исполнения. Основа изделия — алюминиевый сплав АД31.
  Рама сформирована из уголка 45 × 45 мм, что обеспечивает повышенную жёсткость конструкции.
  Толщина металлического профиля — 1,5 мм; применён профиль повышенной жёсткости для устойчивости к деформациям.
• Защитно‑декоративное покрытие. Поверхность обработана методом порошковой окраски по палитре RAL. Базовое исполнение — цвет RAL 9016 («белый»); возможна окраска в любой другой оттенок по индивидуальному заказу.
• Аэродинамические параметры. Коэффициент живого сечения составляет 50–60 %, что формирует оптимальный баланс между пропускной способностью и защитой от осадков.
  Угол наклона ламелей — около 45°: такая геометрия эффективно препятствует попаданию дождя и снега в канал, сохраняя расчётную площадь свободного прохода воздуха.
• Диапазон размеров. Решётка рассчитана на установку в строительные проёмы размером от 150 × 150 мм до 1200 × 1200 мм без дополнительного усиления.

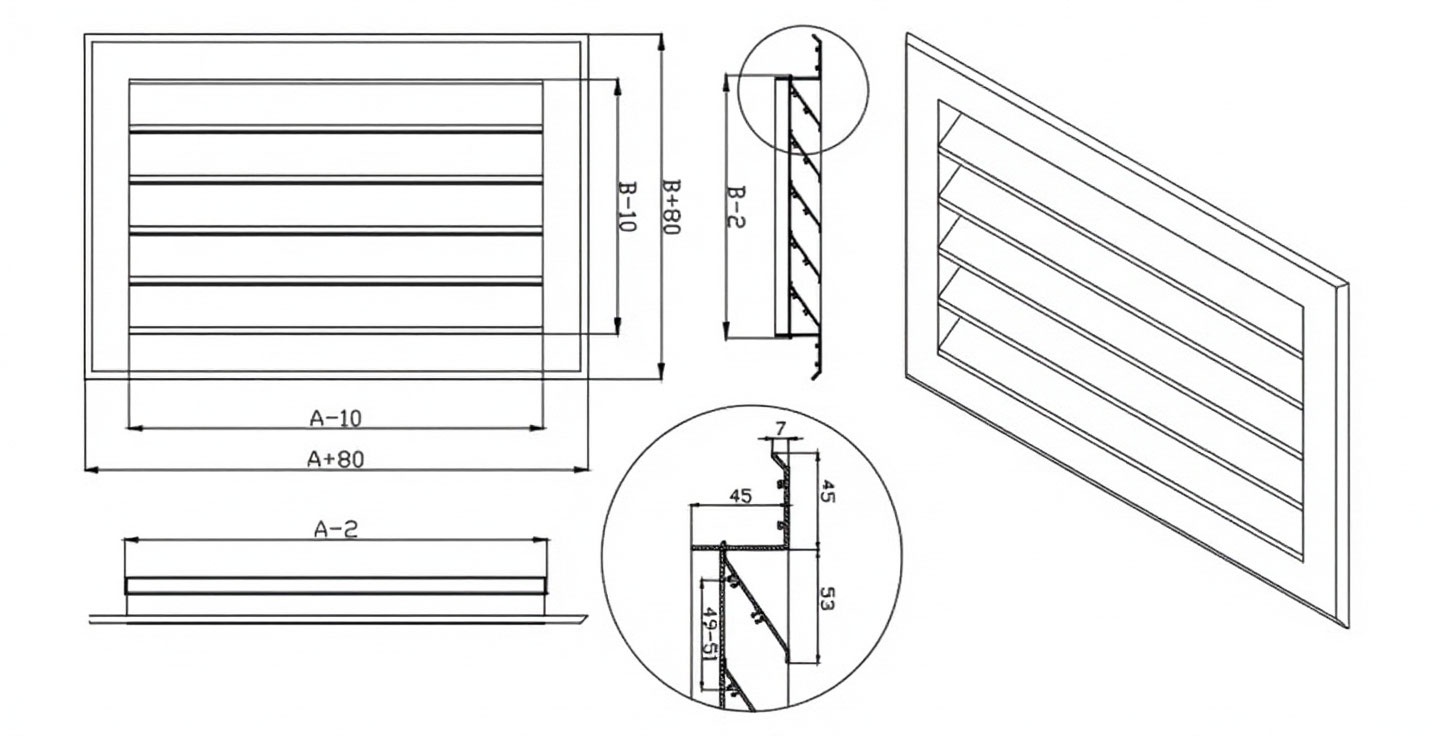

  Наружные габариты изделия определяются по формуле (A + 80) × (B + 80) мм.
  Общая глубина конструкции — 50–52 мм.
• Конструктивное усиление. Для изделий площадью свыше ~1,5 м² предусмотрена установка внутренних рёбер жёсткости — они повышают прочность и предотвращают прогиб рамы при увеличенных габаритах.
• Нормативная база. Изделие производится из сплава АД31 в соответствии с требованиями ГОСТ 22233‑2001. Технологические процессы изготовления и нанесения покрытия соответствуют действующим отраслевым стандартам качества и нормативам.
