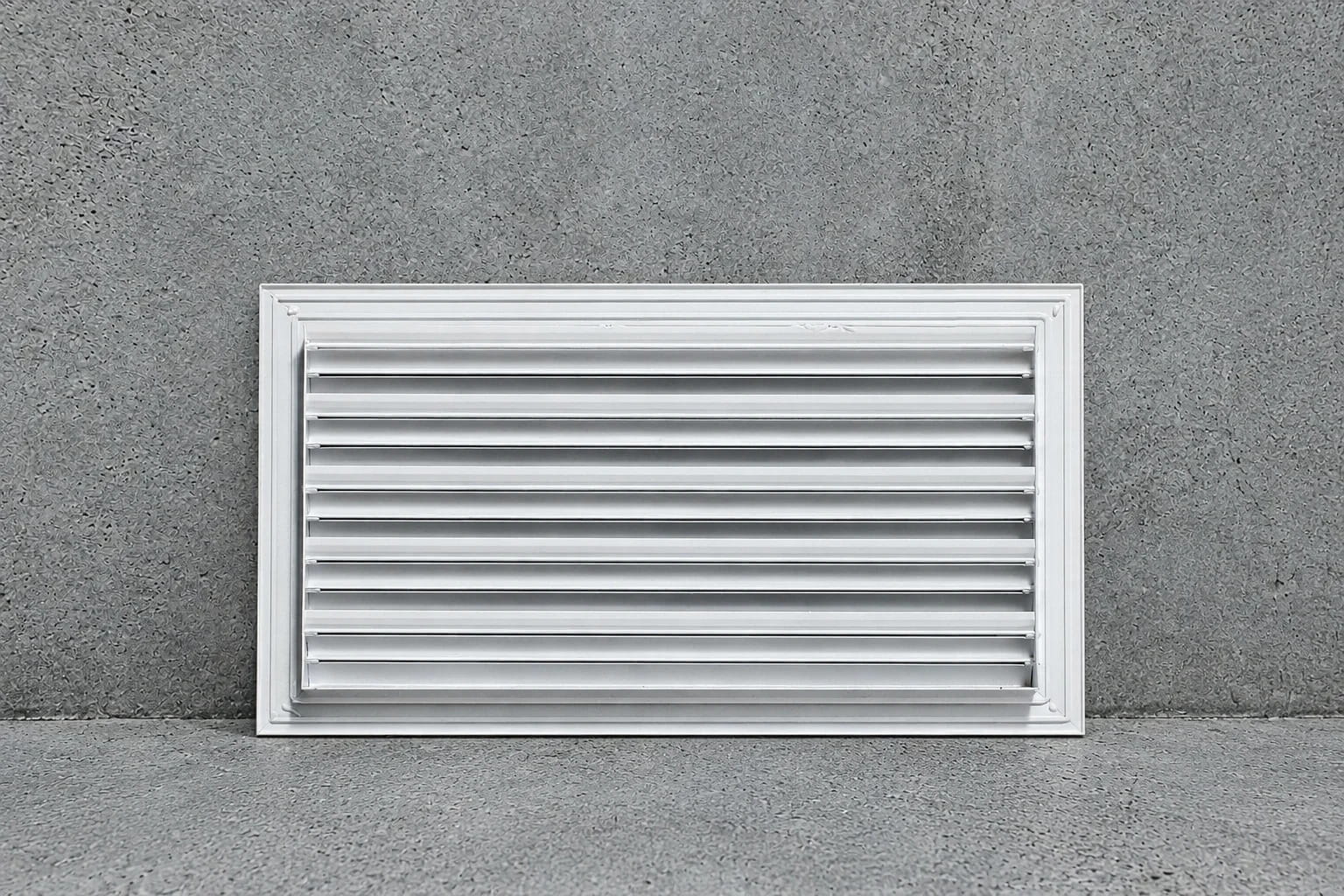

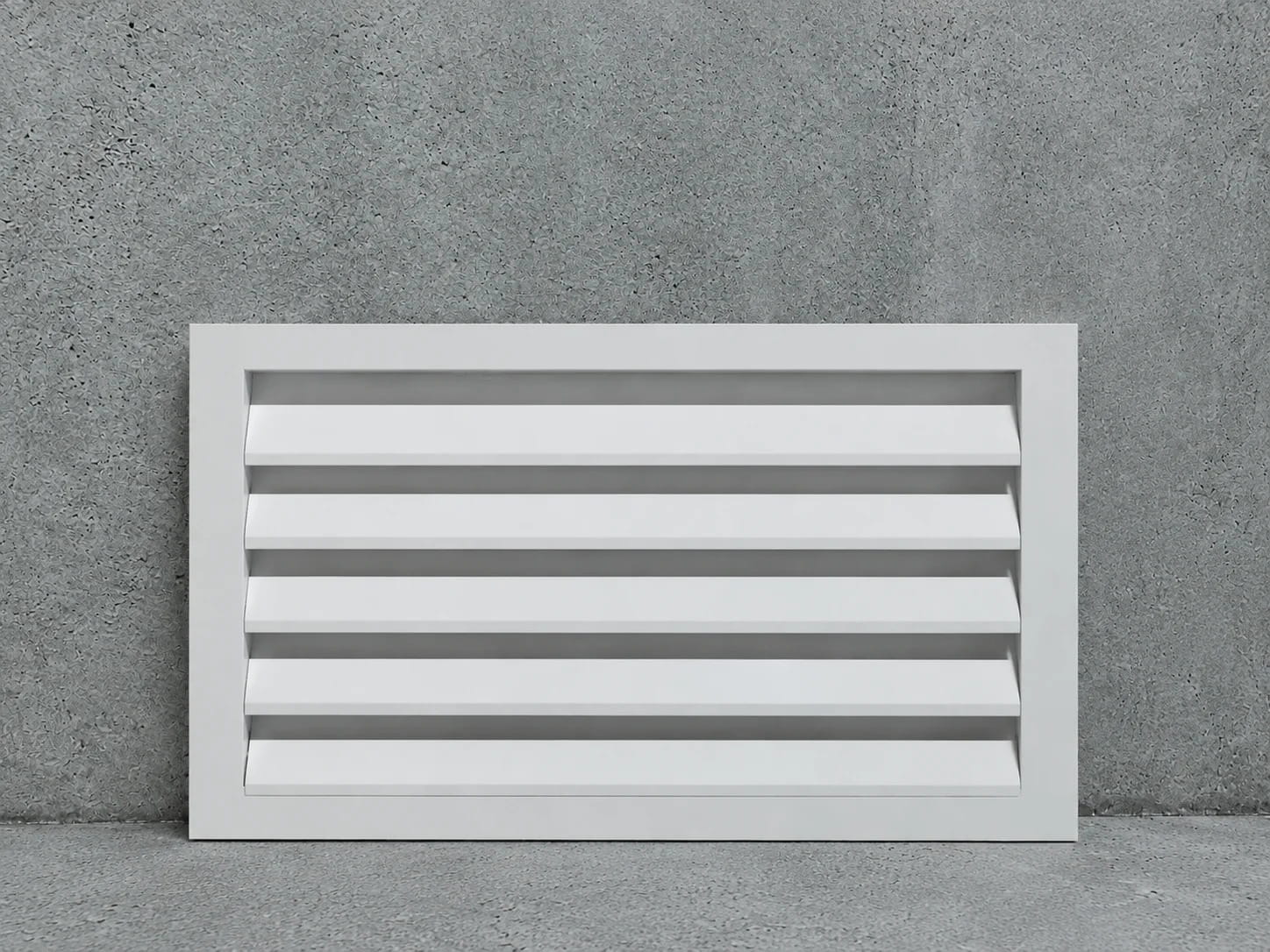

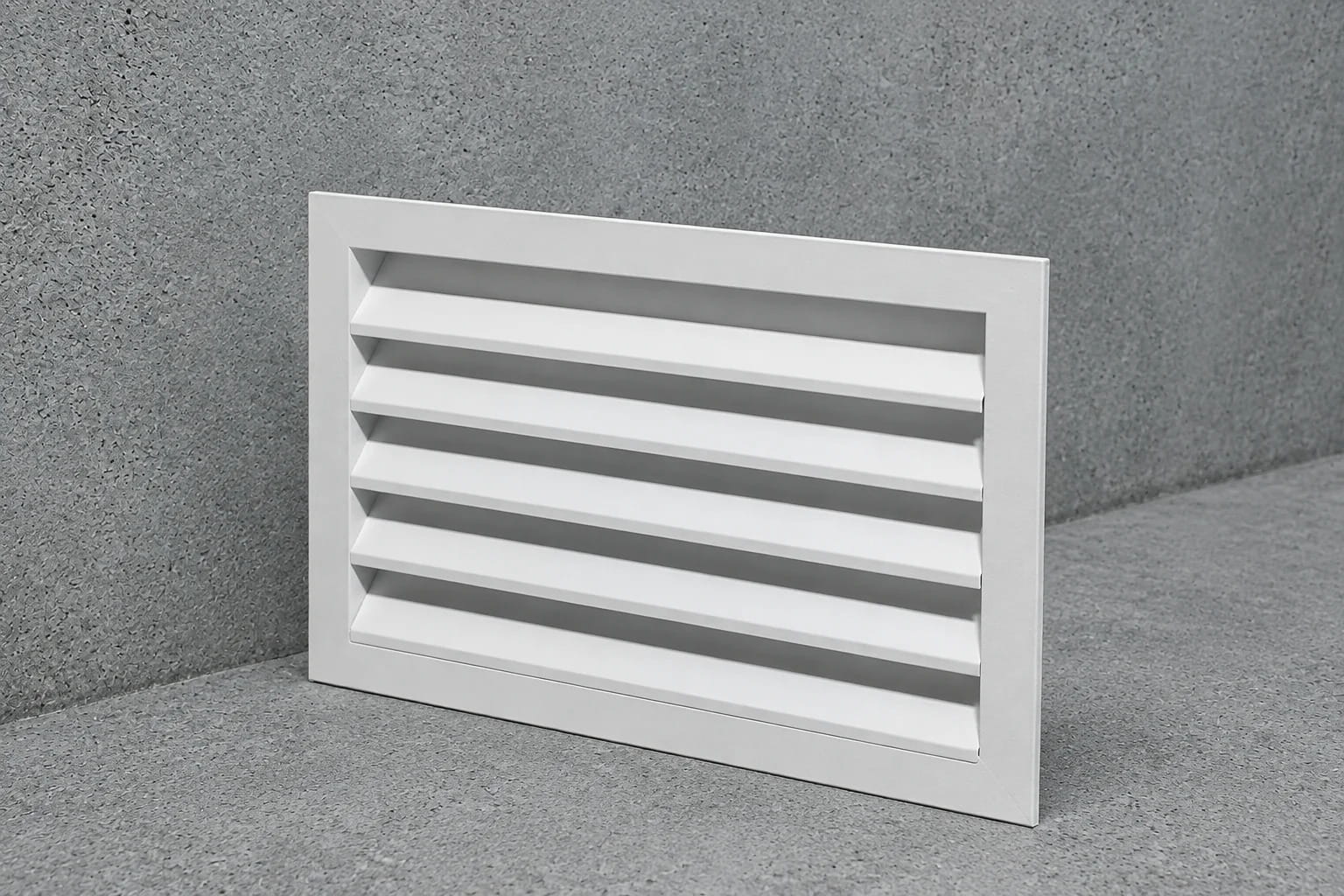

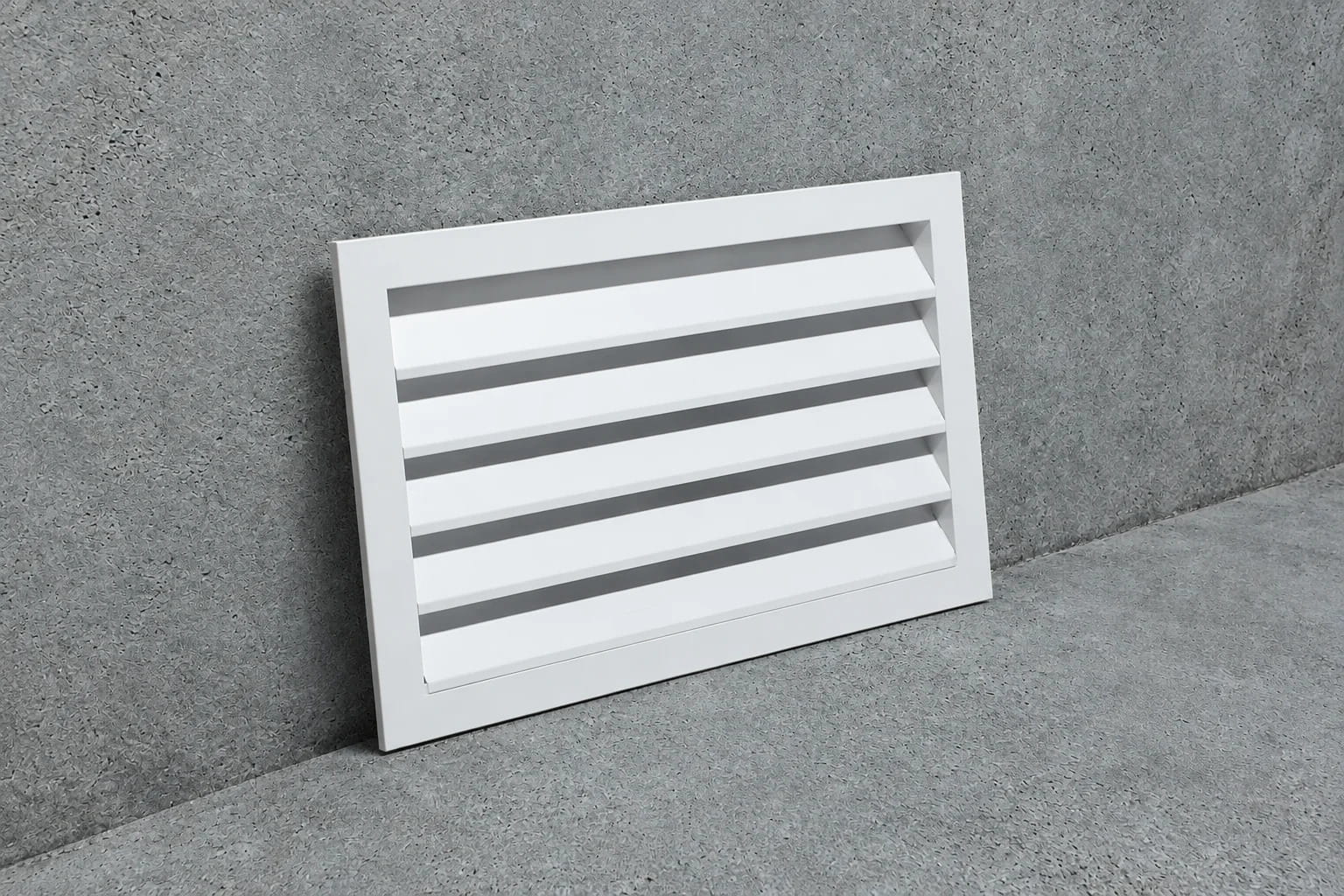

Решетка наружная ВР-АВ2 30

Конструкция представляет собой типовую фасадную решётку, выполненную на базе рамного профиля из равнополочного усиленного уголка сечением 30 × 30 мм. толщиной 2 мм. Функциональный элемент изделия — Z‑образные жалюзийные ламели, жёстко зафиксированные под углом 35° к плоскости рамы, что обеспечивает оптимальное аэродинамическое сопротивление и защиту от проникновения атмосферных осадков.

Изделие устанавливается в инженерные системы вентиляции, отопления и кондиционирования воздуха, выполняя задачи распределения приточных и вытяжных воздушных потоков. Конструктивное исполнение гарантирует длительный эксплуатационный ресурс и высокую механическую надёжность, а лаконичный архитектурный облик позволяет гармонично вписать решётку в фасадную композицию здания, придавая ей эстетическую завершённость.

По дополнительному запросу решётку РВ‑АВ2 30 можно дооснастить стальной сеткой — она служит барьером, исключающим проникновение в вентиляционный канал птиц, грызунов, а также попадание листвы и прочих посторонних загрязнений. В качестве дополнительной комплектации также доступны монтажные отверстия на лицевой части рамки — они позволяют надёжно закрепить изделие с помощью винтового соединения.

Технико-конструктивные параметры

• Тип изделия — фасадная вентиляционная решётка, оснащённая интегрированными кронштейнами для жёсткого позиционирования ламелей.
• Функциональное назначение — наружный монтаж; применяется в системах дымоудаления, а также в общеобменной вентиляции зданий и сооружений.
• Геометрия — прямоугольная конфигурация.
• Материалы — несущий каркас из алюминиевого профиля (сплав АД31) толщиной 2 мм; кронштейны усиления выполнены из оцинкованной стали.
• Защитно-декоративное покрытие — полимерное порошковое напыление по каталогу RAL; базовое исполнение — RAL 9016 (транспортный белый).

Диапазон типоразмеров:

• Габариты строительного проёма (A × B): от 150 × 150 мм до 3000 × 3000 мм
• Внешние габариты изделия: (A + 51) × (B + 51) мм, глубина — 30 мм

Конструктивные особенности — кронштейны усиления из оцинкованной стали обеспечивают пространственную жёсткость каркаса и фиксируют ламели по всей их длине, исключая смещение под аэродинамической и ветровой нагрузкой.

Ориентация ламелей — угол наклона к плоскости рамы составляет ~35°.

Регулировка — не предусмотрена; ламели зафиксированы в стационарном положении.
